| 是否进口否 | 产地厦门 |
| 加工定制否 | 品牌厦门四信 |

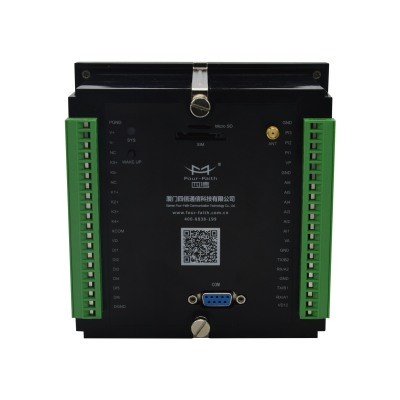

| 型号FJC100 | 产品名称机井控制器 |
| 适用范围农田灌溉 |
展开
智能机井控制器 智能灌溉系统 智能节水 泵阀自动控制
无线参数
项 目 | 内 容 |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持TDD-LTE/FDD-LTE/EVDO/WCDMA/TD-SCDMA/CDMA1X/GPRS/EDGE 可选单模、多模或***通讯 |
理论带宽 | FDD LTE(下行速率100Mbps，上行速率50Mbps) TDD LTE(下行速率61Mbps，上行速率18Mbps) CDMA2000 1X EVDO Rev A (下行速率3.1Mbps，上行速率1.8Mbps) WCDMA(下行速率42Mbps，上行速率5.76Mbps) TD-SCDMA(下行速率4.2Mbps，上行速率2.2Mbps) |
发射功率 | <24dBm |
接收灵敏度 | <-109dBm |
LoRa参数
项 目 | 内 容 |
通信标准及频段 | 支持***各地多种频段(433/470/780/868/915 MHz) |
室内/市区通信距离 | 1km |
户外/视距通信距离 | 3.5km |
发射功率 | 100mW |
通信理论带宽 | 6 级可调（0.3、0.6、1.0、1.8、3.1、5.5Kbps） |
灵敏度 | ＜-140dBm |
硬件系统
项 目 | 内 容 |
CPU | 工业级32位通信处理器 |
FLASH | 512KB |
SRAM | 256KB |
数据存储 | 16MB |
TF卡 | 32G（选配） |
接口类型
项 目 | 内 容 |
串口 | 2个RS232或2个RS485接口，内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5、2位 校验：无校验、偶校验、奇校验、SPACE及MARK校验 串口速率：1200~230400bps |
指示灯 | 具有系统“SYS”指示灯 |
天线接口 | RF天线接口：标准SMA阴头天线接口，特性阻抗50欧 4G天线接口：标准SMA阴头天线接口，特性阻抗50欧 |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM卡，内置15KV ESD保护 |
TF卡接口 | 标准弹式TF卡接口，支持各种TF卡 |
电源接口 | 工业级端子接口，内置电源反相保护和过流/过压保护 |
唤醒按钮 | 通用轻触式开关 |
LCD屏 | 128*64点阵液晶显示屏 |
应用接口 | 6路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入） |
6路开关量输入接口（光隔离） 逻辑0：湿节点0-3VDC，或干节点导通 逻辑1：湿节点5-30VDC，或干节点断开 | |
3路脉冲量输入接口 ***小脉冲宽度：1mS 脉冲低幅度：0-3VDC，或干节点导通 ***小脉冲周期：2mS 脉冲高幅度：5-30VDC，或干节点断开 | |
5路继电器输出接口 K5 切换电压：250VAC K1-K4 切换电压：250VAC 切换电流：16A 切换电流：5A | |
3路受控输出电源（VA输出5V电压，VD与VP输出电压值与设备供电电压相同默认12V，单路额定输出电流1A，内置过流保护） |
供电
项 目 | 内 容 |
标准电源 | DC 12V/1.5A |
供电范围 | DC 6~36V |
休眠电流 | <4mA (12V) |
工作电流 | <100mA (12V) |
物理特性
项 目 | 内 容 |
外壳 | ABS外壳 |
外形尺寸 | 144*144*83 mm (长x宽x高，不包括天线和安装件) |
重量 | 600g（主机） |
其它参数
项 目 | 内 容 |
工作温度 | -35~+75?C（-31~+167℉） |
储存温度 | -40~+85?C（-40~+185℉） |
相对湿度 | 95%(无凝结) |
订购信息
型 号 | 描 述 |
F-JC100-G | GPRS智能机井控制器 |
F-JC100-L | LTE智能机井控制器 |
F-JC100-LR | LoRa智能机井控制器 |
F-JC100-L-LR | LTE与LoRa智能机井控制器 |
